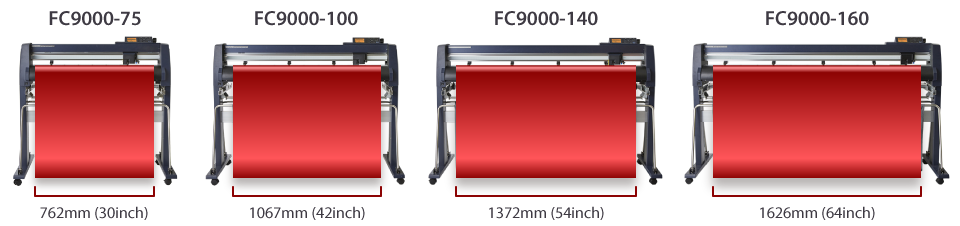

Kích Thước

Có 4 kích thước

---

Hiệu Suất Nâng Cao

Tốc độ cắt tối đa 1485mm/s, gia tốc tối đa 39.2m/s2, lực nhấn tối đa 5.88N (600gf). Dòng máy FC9000 là sản phẩm tốt nhất trong phân khúc, với khả năng cắt được các loại vật liệu từ dày đến mỏng.



Bộ cuốn tự động

Hỗ trợ cắt với 15m chiều dài. Có khả năng chuyển vật liệu ổn định và chính xác.

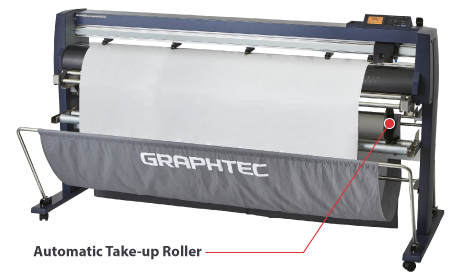

Tùy chọn

Vật liệu được phát hiện với cảm biến siêu âm và được cuộn lại tự động

・Mẫu tương thích: FC9000-140/160
・Chiều dài đảm bảo: 20m dưới 1.2m cho mỗi lệnh)
* Chiều rộng của vật liệu phải bằng với chiều rộng của cuộn giấy.
* Nó không thể cuộn nếu vật liệu bị gấp hoặc chồng lên nhau

Bảng điều khiển tự động

Để tránh bị lệch khi cắt dài, chức năng này có thể tự động chia các công việc có chiều dài thành các trang nhỏ hơn và cắt tuần tự.

Rút ngắn chiều dài vật liệu và cho phép cắt ổn định. Rất hữu ích để cắt với độ chính xác cao hơn hoặc vượt quá độ dài cho phép.

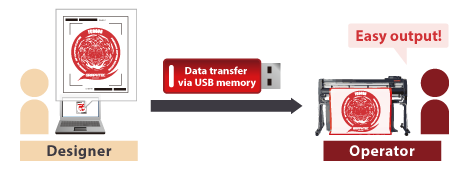

Sử dụng USB flash để  vận hành offline

Dữ liệu cắt được tạo ra từ thiết kế bằng cách sử dụng Cutting Master 4 hoặc Graphtec Pro Studio, sau đó

dữ liệu cắt được lưu vào bộ nhớ USB. File dữ liệu có thể được chọn từ USB bằng thao tác menu trên máy cắt, sau đó việc cắt được thực hiện. Luồng công việc đơn giản này cho phép người dùng hoạt động mà không cần máy tính.

Màn Hình Thân Thiện, Dễ Sử Dụng

Màn hình 3.7inch LCD
Dễ sử dụng với 10 ngôn ngữ

---

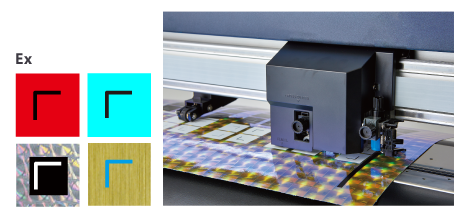

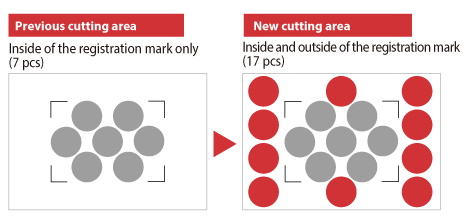

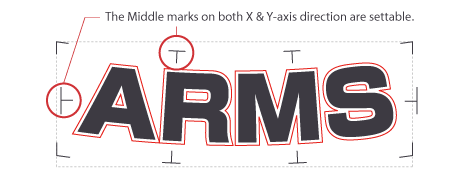

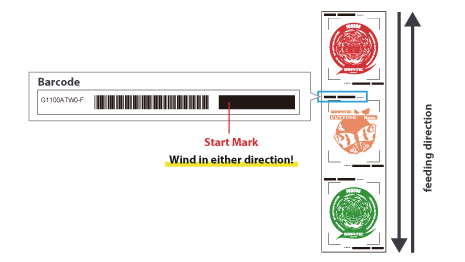

Hệ thống ARMS 8.0 nâng cao (Hệ thống nhận dạng dấu đăng ký nâng cao)

Trang bị hệ thống ARMS 8.0 (Nhận dạng dấu đăng ký nâng cao) 8.0.  Dễ dàng và chính xác cắt các hình ảnh in sẵn bằng cutting master 4 và vv .  Cho phép năng suất của POP, nhãn dán, và hộp bìa cứng theo mẫu cao hơn.

Hiểu Thêm Về "ARMS"

Xem chi Tiết

Graphtec Pro Studio (Dành cho Windows)

Phần mềm dễ sử dụng để tạo các thiết kế ban đầu. Có nhiều chức năng nâng cao như tự động định hình, tô bóng và chức năng chỉnh sửa. Nó cũng có thể cấu hình các điều kiện cắt và cài đặt khác trên máy vẽ. Các định dạng tệp EPS, Ai (* 6), CMX (* 6) và PDF (* 6) được hỗ trợ. Đồ họa được tạo bằng phần mềm thiết kế phổ biến khác có thể được nhập vào phần mềm
Xem Chi Tiết



Graphtec Studio (Dành cho Mac)

Phần mềm Ứng dụng dành riêng cho hệ điều hành MacOS. Phần mềm dễ sử dụng để tạo các thiết kế ban đầu.
Xem Chi Tiết

Cutting Master 4 (Dành cho Windows / Mac)

Cutting Master 4 là phần mềm bổ trợ của Graphtec cho Adobe Illustrator và CorelDRAW Graphic Suite. Nó gửi dữ liệu cắt tới máy cắt và bao gồm nhiều chức năng như: xem trước, tạo dấu đăng ký, điều kiện công cụ, cài đặt công việc cắt và hơn thế nữa. Cutting Master 4 rất dễ sử dụng và cho phép bạn có được hiệu suất tốt nhất từ máy cắt của mình. Dấu cắt cho Adobe Illustrator cuối cùng đã sẳn sàng.
Xem Chi Tiết

Danh Mục	FC9000-75	FC9000-100	FC9000-140	FC9000-160
Cấu Hình	Loại Cắt Cuộn
Công Nghệ	Kỹ Thuật Số
Phạm vi cắt tối đa (R x D) (*1)	762mm × 50m	1067mm × 50m	1372mm × 50m	1626mm × 50m
Phạm vi cắt chính xác (*1)	742mm × 15m	1047mm × 10m 762mm × 15m	1352mm × 10m 762mm × 15m	1607mm × 10m 762mm × 15m
Độ Rộng Vật Liệu (*2)	Tối thiểu. 50mm
	Tối đa. 920mm (36.2 inch)	Tối đa. 1224mm (48.1 inch)	Tối đa. 1529mm (60.1 inch)	Tối đa. 1850mm (72.8 inch)
Đường Kính Cuộn Vật Liệu	76 to 200mm (160mm khi lắp đặt thêm OPH-A21)
Khối Lượng Vật Liệu	12kg	16kg	20kg	24kg
Compatible take-up roll width	-		200 - 1372mm	200 - 1626mm
Compatible take-up roll mass	-		20kg
Maximum cross cut width	762mm	1067mm	1372mm	1626mm
Tốc Độ Cắt Tối Đa	1485mm/s ở góc 45°
Gia Tốc	Tối đa.. 39.2m/s2 ở góc 45°
Lực Cắt	Tối đa. 5.88N (600gf)
Kích Thước Kí Tự Nhỏ Nhất	Xấp xỉ. 5 mm (tùy thuộc vào phông chữ)
Độ Chính Xác Cơ Khí	0.005mm
Bước Cắt	GP-GL：0.1 / 0.05 / 0.025 / 0.01mm　 HP-GL™ (*3)：0.025mm
Độ Chính Xác Lặp Lại (*1)	Tối đa. 0.1 mm lên đến 2 m (Tùy thuộc vào Vật liệu)
Số Lượng Cuộn	2 cuộn	3 cuộn	4 cuộn (Tối đa. 5 (tùy chọn))
Số Lượng Dao Cắt	1 dao (có thể gắn 2 dao (tùy chọn))
Loại Dao	Dao thép
Loại Bút Vẽ	Bút mực Dầu, Bút mực Nước
Loại Vật Liệu	Độ dày 0.25mm hoặc là loại Film (PVC film / fluorescence / phản quang), Polyester film (có điều kiện),
Màn Hình	LCD loại đồ họa có đèn nền (240dots x 128dots), hỗ trợ 10 ngôn ngữ
Giao Thức	USB 2.0, Cổng Ethernet 10BASE-T/100BASE-TX
Bộ Nhớ Đệm	2MB
Lệnh	GP-GL / HP-GL™ (Thiết lập bằng lệnh hoặc tự động) (*3)
Hệ Điều Hành (*5)	Windows 10 (Home / Pro / Enterprise / Education) Windows 8.1 (Windows 8.1 / Pro / Enterprise) Windows 8 (Windows 8 / Pro / Enterprise) Windows 7 (Ultimate / Enterprise / Professional / Home Premium) Mac OS X 10.6～10.11 / macOS 10.12 ～ 10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
Phần Mềm Hỗ Trợ Tải Trang	Graphtec Pro Studio (*6), Graphtec Studio, Cutting Master 4 (*6), Windows Driver
Nguồn Điện	100 V to 240 V AC, 50 / 60 Hz
Công Suất Tiêu Thụ	Tối đa. 120 W
Môi Trường Vận Hành	10 to 35 ºC, 35 to 75 % R.H. (K hông ngưng tụ )
Môi Trường Vận Hành Đảm Bảo	16 to 32 ºC, 35 to 70 % R.H. (K hông ngưng tụ )
Kích Thước (xấp xỉ. R x D x H) (với túi vật liệu)	Xấp xỉ. 1360ｘ1151ｘ1232 mm	Xấp xỉ. 1665ｘ1151ｘ1232 mm	Xấp xỉ. 1970ｘ1151ｘ1232 mm	Xấp xỉ. 2224ｘ1151ｘ1232 mm
Cân Nặng (xấp xỉ.) (với túi vật liệu)	49 kg	56 kg	64.0 kg (80.9kg với tùy chọn tự động cuốn)	70.0 kg (88.5kg với tùy chọn tự động cuốn)

(*1)  Vận hành với điều kiện cắt và phương tiện được chỉ định Graphtec.
(*2)  Có điều kiện về khả năng hoạt động khi có Vật liệu.
(*3)  HP-GLTM được đăng kí bởi Công ty Hewlett-Packard.
(*4)  Loại dao CB15UA/CB15UA-K30 được khuyến nghị dung cho các loại film dày.
(*5)  Graphtec không hỗ trợ phần mềm / trình điều khiển được sử dụng với hệ điều hành đã trở nên lỗi thời và không còn được hỗ trợ bởi nhà phát triển hệ điều hành.
(*6)  Y êu cầu kết nối Internet để kích hoạt hoặc đăng ký khi khởi động phần mềm lần đầu tiên.

---

Trang Bị Tiêu Chuẩn

Danh Mục	SL	Miêu Tả
Cáp nguồn	1	Dây cáp nguồn tiêu chuẩn
Cáp USB	1	Dài 2.9m
Bộ Giữ Dao	1	PHP33-CB09N-HS
Lưỡi Dao	1	CB09UB-1P
Kính Lúp	1	PM-CT-001
Bộ Giữ Bút Vẽ	1	PHP31-FIBER
Bút Nước	1	KF700-BK (đen)
Chân Máy	1
Rổ	1
Khay Giấy Cuộn	1	OPH-A21
DVD-ROM	1	Hướng dẫn sử dụng, Windows driver, Graphtec Pro Studio (Windows, 1 license), Graphtec Studio (Mac), Cutting Master4
Tài Liệu Hướng Dẫn	1	Hướng dẫn cài đặt/ an toàn và Hướng dẫn sử dụng lưỡi cắt

---

Tùy Chọn

Danh Mục	Mã Hàng	Miêu Tả
Automatic Take-up Roller	OPH-A43	Dành cho FC9000-140
	OPH-A44	Dành cho FC9000-160
Additional push roller kit	OPH-A47	Dành cho FC9000-140 hoặc FC9000-160
Ổ dao 2	ECK0013	Dành cho loại 2 ổ dao
Khay	OPH-A21	Khay giữ Vật liệu
Graphtec Pro Studio Plus	OPS682-PLS	Dùng để thiết kế với chức năng nâng cao (số lượng 1)
Graphtec Pro Studio Plus dành cho Rhinestone	OPS682-RSF	Phiên bản giới hạn dành cho Rhinestone (số lượng 1)
Graphtec Pro Studio Plus dành cho Auto Nesting	OPS682-ANF	Phiên bản giới hạn dành cho Auto Nesting (số lượng 1)

---

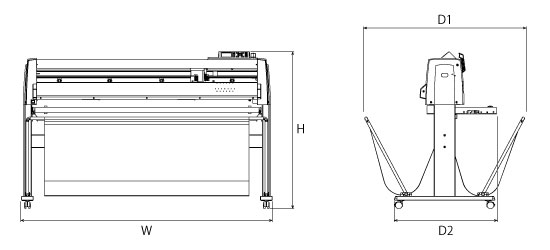

Kích Thước

	FC9000-75	FC9000-100	FC9000-140	FC9000-160
Kích thước bên ngoài (xấp xỉ.) 【R×D1(D2)×C】	1360ｘ1151(840)ｘ1232 mm	1665ｘ1151(840)ｘ1232 mm	1970ｘ1151(840)ｘ1232 mm	2224ｘ1151(840)ｘ1232 mm

*Bao gồm Chân và Rổ
*Sai số: +/- 5 mm



Danh Mục	Tên Sản Phẩm	Hình Ảnh	Miêu Tả	Gói
Ổ Dao	PHP33-CB09N-HS		Dành cho dòng lưỡi dao CB09U	1 bộ/gói
	PHP33-CB15N-HS		Dành cho dòng lưỡi dao CB15U	1 bộ/gói
Lưỡi Dao	CB09-P		Đường kính 0.9mm. Góc 45 độ, Supersteel	5 dao/gói
	CB09UB-5		Đường kính 0.9mm. Góc 45 độ, Supersteel Dành cho Decal Nhiệt, giấy mỏng Độ dày 0.03 mm - 0.25 mm	5 dao/gói
	CB09UB-K60-5		Đường kính 0.9mm. Góc 60 độ Dành cho Car-Film Độ dày 0.03 mm - 0.25 mm	5 dao/gói
	CB15U-5		Đường kính1.5mm. Góc 45 độ Dành cho giấy/cạc tông Độ dày 0.25 mm - 0.5 mm.	5 dao/gói
	CB15U-K30-5		Đường kính1.5mm. Góc 30 độ Dành cho giấy/cạc tông Độ dày tối đa 1mm	5 dao/gói
Kính Lúp	PM-CT-001		Kiểm tra độ dài lưỡi cắt, đối với dòng PHP33 và PHP35	1 bộ/gói
Bút Vẽ - Bộ Giữ Bút Vẽ	KF700-BK		Bút Nước - Màu Đen	10 bút/gói
	KF700-RD		Bút Nước - Màu Đỏ	10 bút/gói
	PHP31-FIBER		Dành cho KF700	1 bộ/gói
Bút Mực Dầu - Bộ Giữ Bút	KB700-BK		Bút Dầu - Màu Đen	10 bút/gói
	PHP34-BALL		Dành cho KF700	1 bộ/gói
Miếng Lót	CR09300-A3		Giấy A3	2 tờ/gói
Thảm Cắt	PM-CR-009		Dành để thay thế Thảm cho máy CE7000-40	2 bộ/gói
	PM-CR-010		Dành để thay thế Thảm cho máy CE7000-60	2 bộ/gói
	PM-CR-011		Dành để thay thế Thảm cho máy CE7000-130	2 bộ/gói
	PM-CR-012		Dành để thay thế Thảm cho máy CE7000-160	2 bộ/gói

Drivers

Danh Mục	Version	Update	Download
Windows Driver (32-bits Edition) OPS662 (Win10/8.1)	ver.3.90	2020	Tải Xuống
Windows Driver (64-bits Edition) OPS662 (Win10/8.1)	ver.3.90	2020	Tải Xuống

Phần Mềm

Danh Mục	Version	Update	Download
Graphtec Pro Studio (for Windows)	ver.2.90	2019	Tải Trang
Graphtec Pro Studio Plus (for Windows)
Graphtec Studio (for Mac) (OS X (10.10～10.11), macOS (10.12～10.15))	ver.3.0.035	2019	Tải Trang
Graphtec Studio (for Mac) (OS X (10.6～10.9))	ver.2.2.1279	2019	Tải Trang
Cutting Master 4 (for Windows)	ver.3.20	2019	Tải Trang
Cutting Master 4 (for Mac) (OS X (10.9～10.11), macOS (10.12～10.14))	ver.3.40	2020	Tải Trang
Cutting Master 4 (for Mac) (OS X (10.7～10.8))	ver.2.82	2019	Tải Trang

Hướng Dẫn Sử Dụng

Danh Mục	Update	Download
Hướng dẫn sử dụng (English), PDF format file	2019	Tải Xuống
Hướng dẫn lắp đặt (English), PDF format file	2019	Tải Xuống

Firmware

Danh Mục	Version	Update	Download
FC9000 ( Win 10 / 8.1)	ver.1.03	2020	Tải Xuống

On driver and software, the file is compressed in the ZIP format. It is required to decompress before use.
